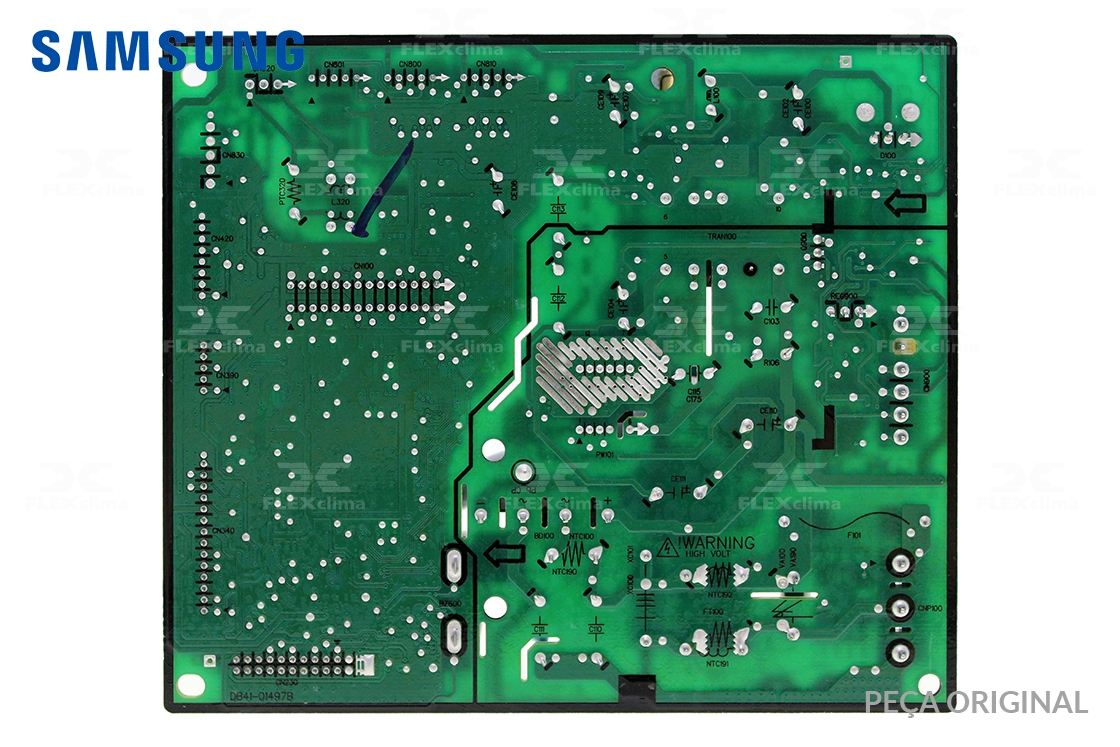

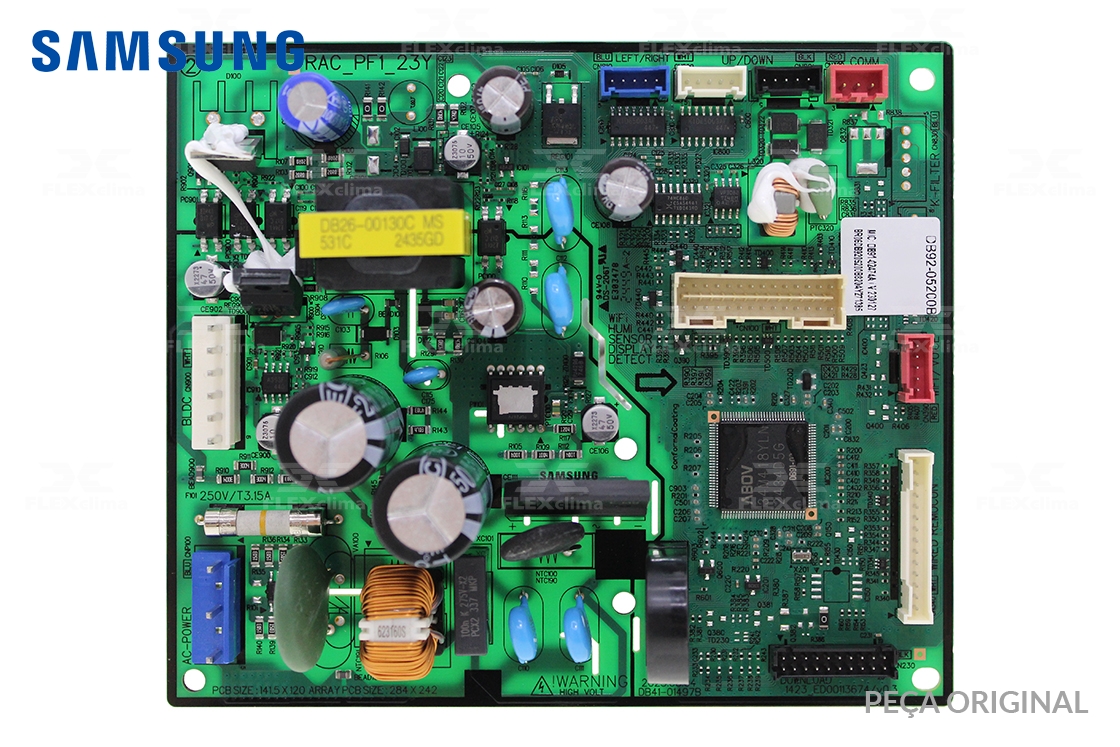

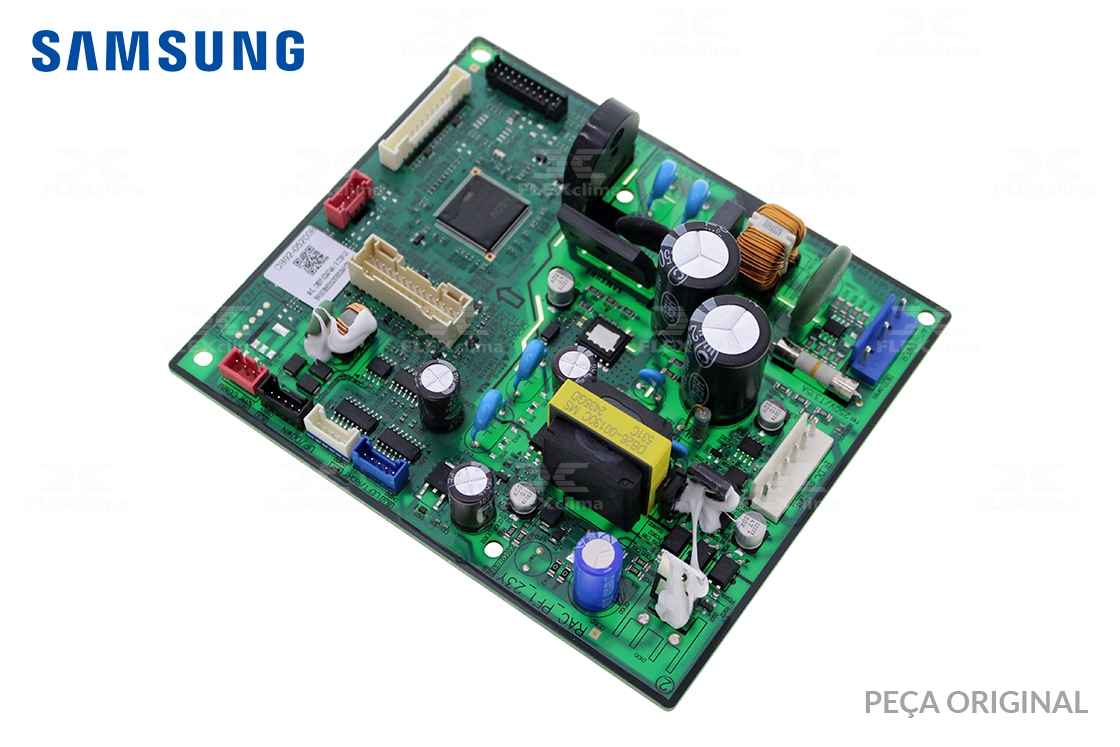

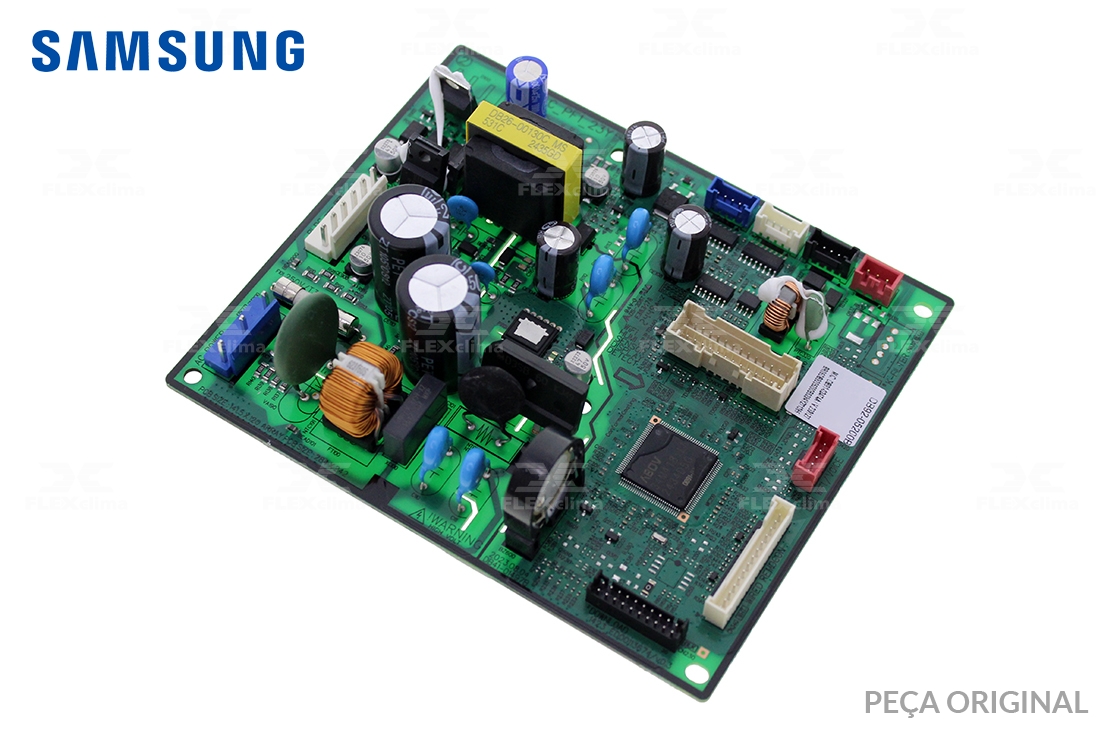

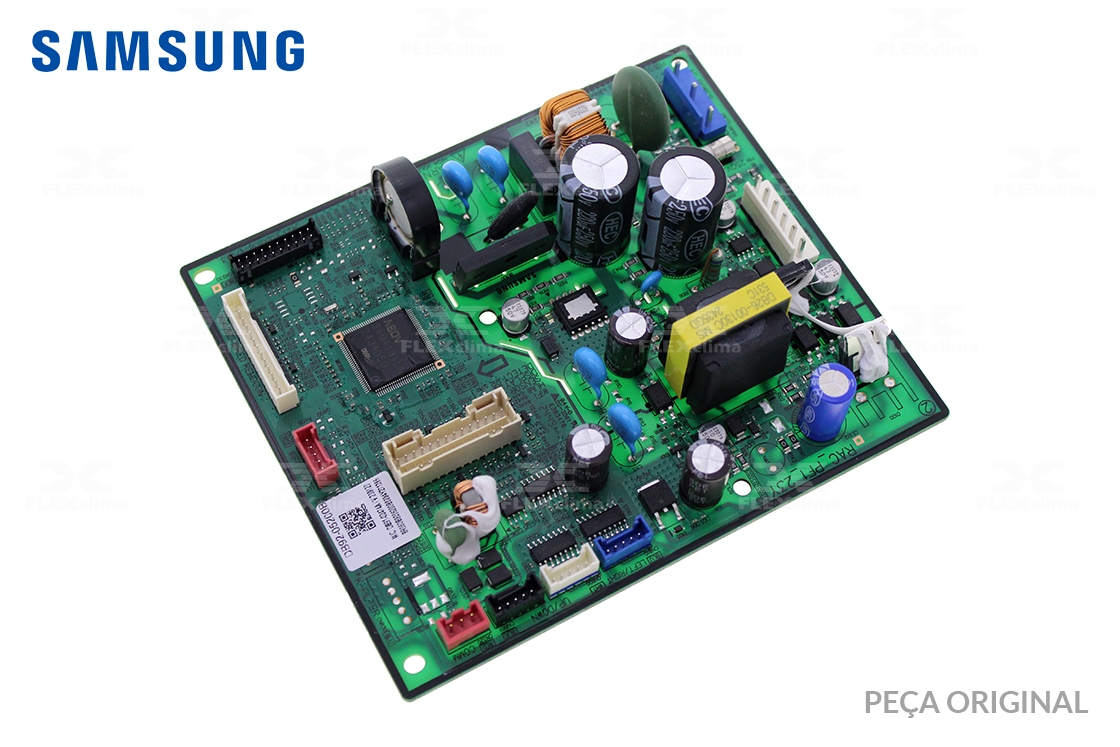

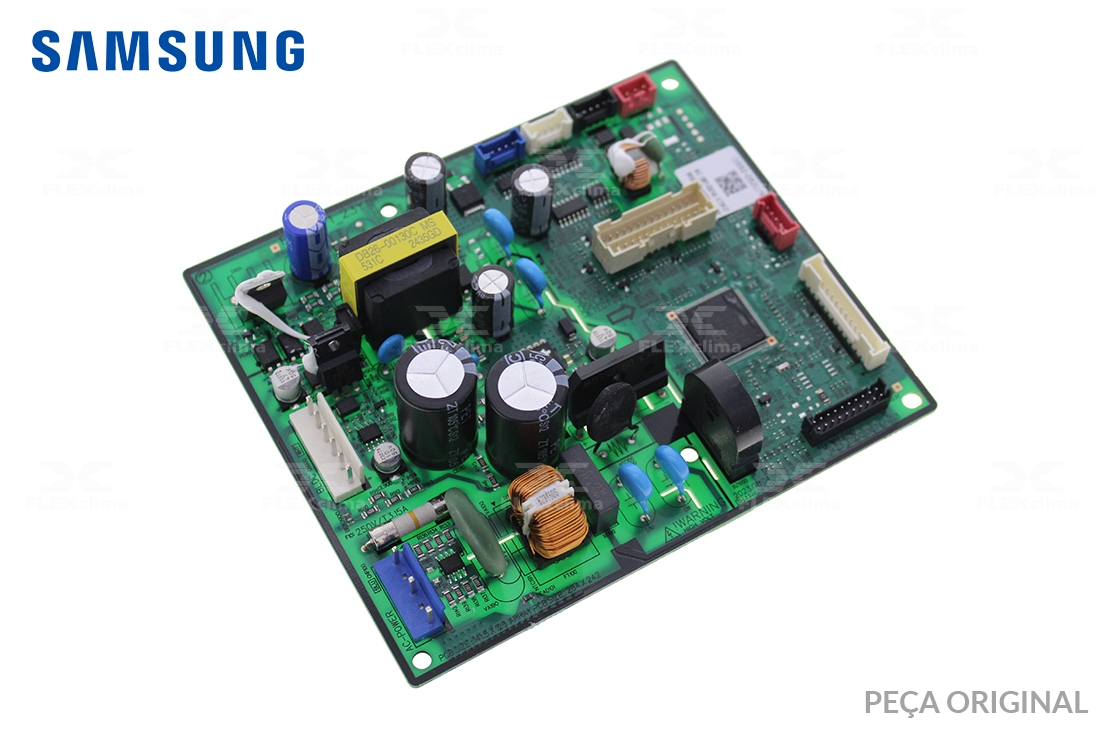

DB92-05200B - PLACA EVAPORADORA WIND FREE

LEIA COM ATENÇÃO, ESSA DICA É PARA VOCÊ TÉCNICO!

SEU AR-CONDICIONADO NÃO BIPA, LIGA OU NÃO RESPONDE AO CONTROLE? O DEFEITO PODE NÃO SER A PLACA PRINCIPAL!

Antes de comprar uma placa principal nova, faça um teste simples rápido, é que pode economizar tempo e dinheiro.

Muitos modelos de ar-condicionado Samsung que possuem conectividade Wi-Fi, e que apresentem o sintoma de "NÃO LIGA", "NÃO ACENDE O DISPLAY" ou "PARECE ESTAR MORTO" isso pode ocorrer devido a um curto-circuito no Módulo Wi-Fi, que nestes modelos é conjugado com a placa display da evaporadora.

Quando algum componente da placa Display/Wi-Fi, entra em curto, ele drena a linha de alimentação ou trava o barramento de comunicação, impedindo a inicialização da evaporadora.

Como testar:
1 - Desconecte o ar-condicionado da tomada.

2 - Acesse a placa eletrônica e o display da evaporadora e localize o cabo flat que conecta uma placa na outra.

3 - Desconecte o cabo flat da placa Display/Wi-Fi.

4 - Ligue o ar-condicionado novamente na tomada e verifque se a placa após a desconexão do display, emite qualquer sinal sonoro (BIP).

Se o aparelho ligar, emitir o sinal sonoro, significa que a um curto na placa Display/Wi-Fi, pronto você já encontrou o vilão.
Recomendamos que incialmente faça a substituição inicialmente apenas da placa de Display/Wi-Fi, para assim destravar o sistema eletronico e poder realizar novos testes se for necessario!

Segue modelos compativeis:
