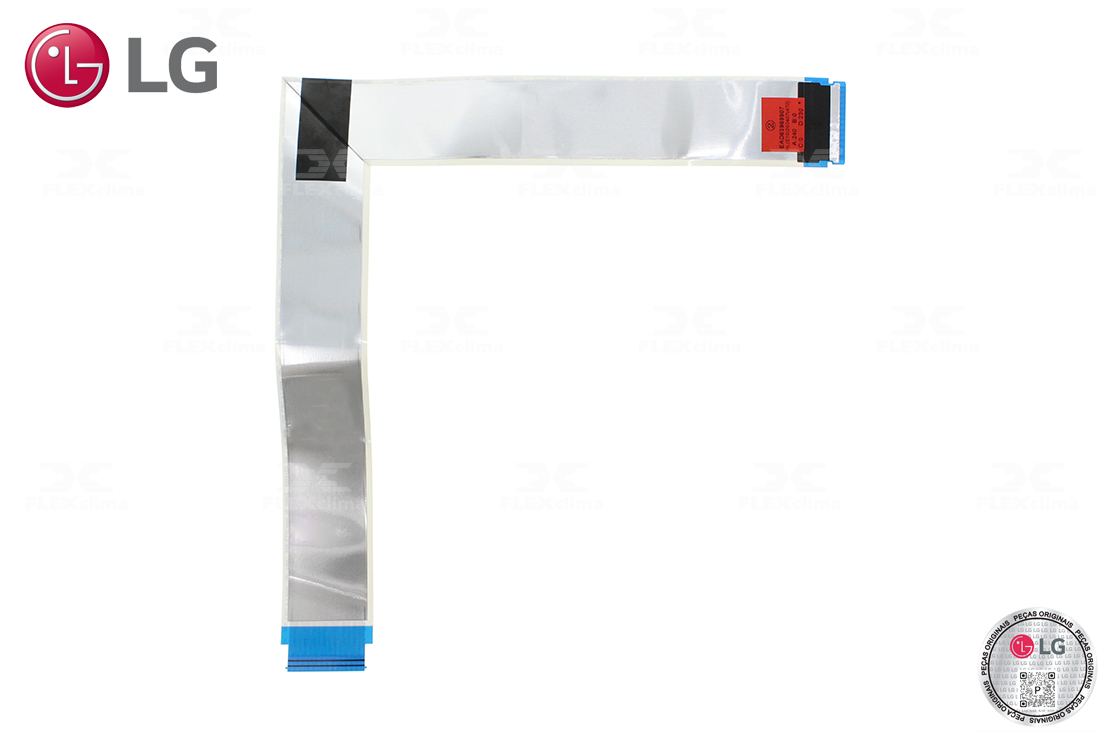

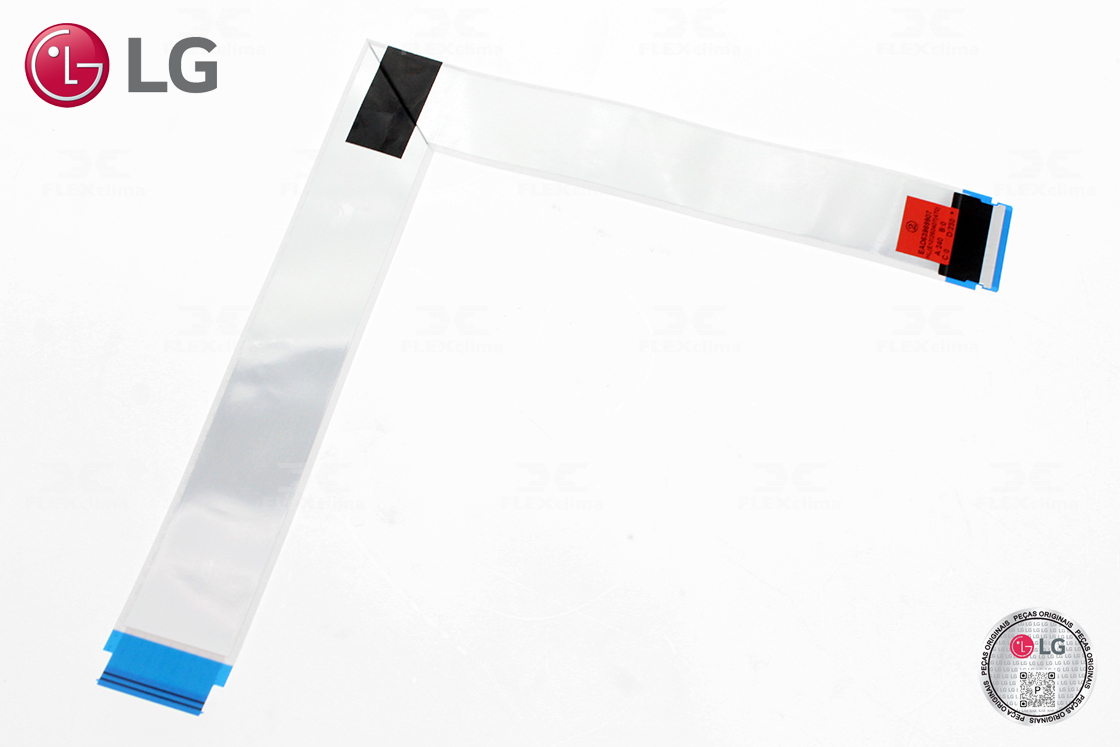

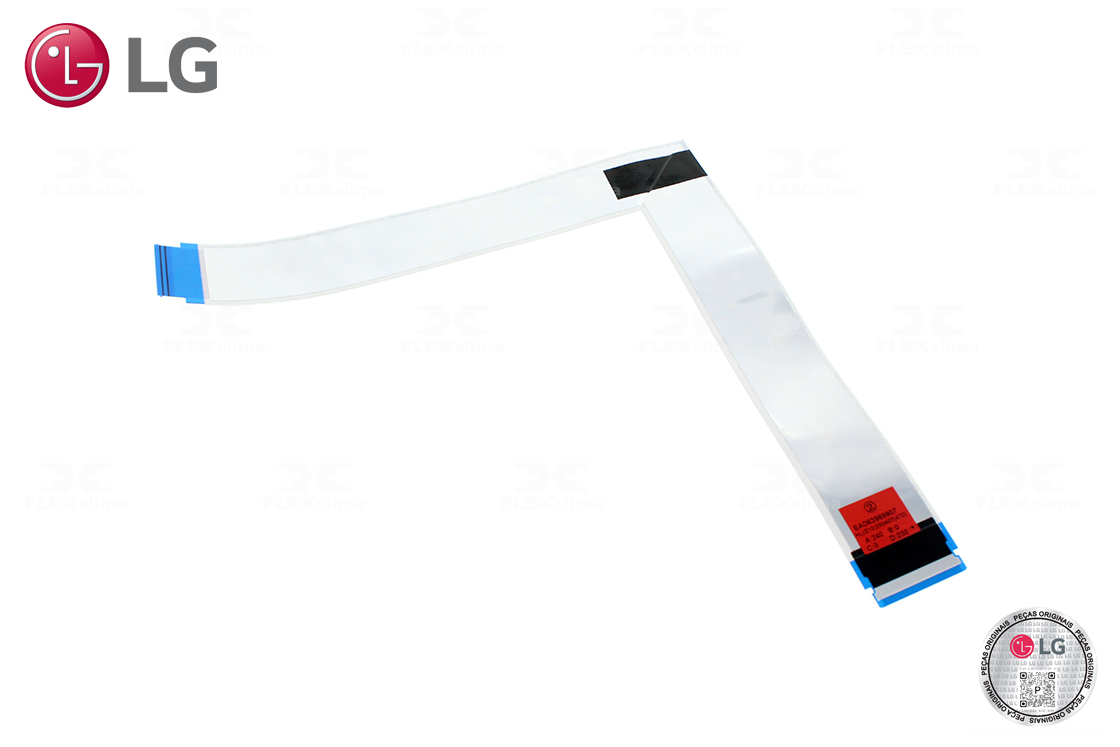

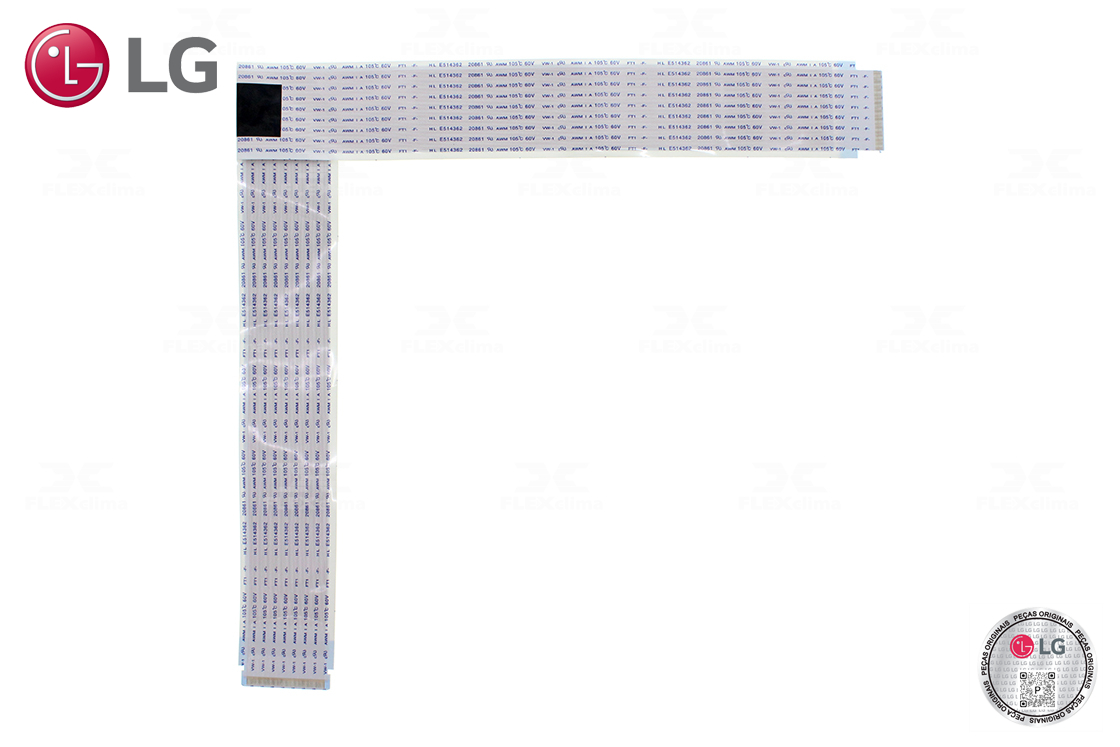

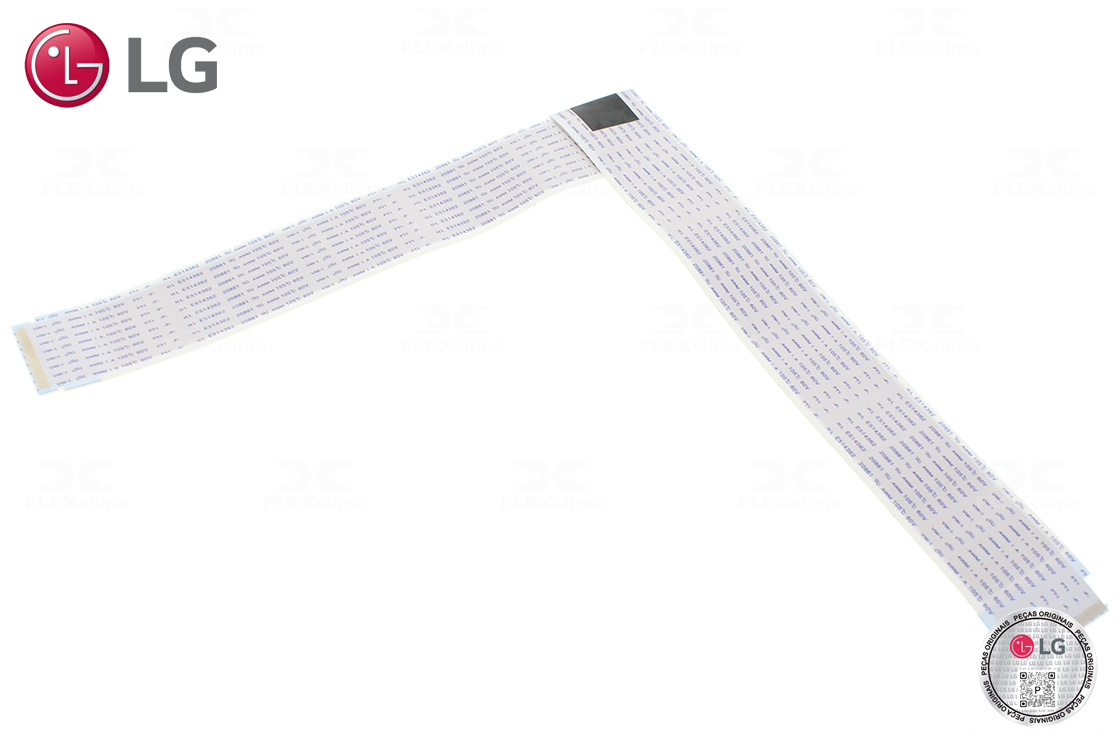

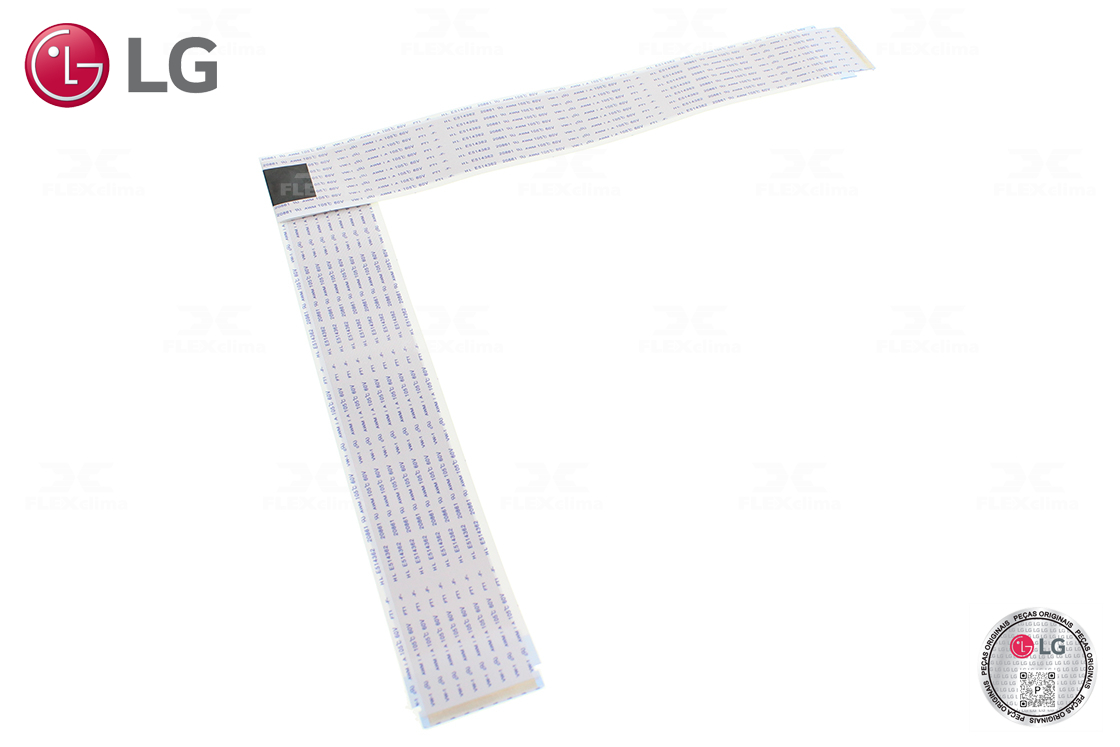

CABO FLAT (FFC / LVDS) P/ MONITOR/TV (28 x 30cm) 60P
ESPECIFICAÇÕES TÉCNICAS E DIMENSIONAIS:
NÚMERO DE PINOS/VIAS: 60
TIPO DE CABO: FFC (FLEXIBLE FLAT CABLE)
PROTOCOLO DE SINAL SUPORTADO: LVDS / V-BY-ONE / SINAIS DE VÍDEO DIGITAL
ESPAÇAMENTO ENTRE VIAS: 0.50mm
COMPRIMENTO TOTAL: 470mm (47cm)
TAMANHO DE CADA SEGMENTO: 240mm e 230mm
LARGURA APROXIMADA DA PONTEIRA: 30.5mm
MATERIAL ISOLANTE: POLIÉSTER DE ALTA RESISTÊNCIA TÉRMICA
TENSÃO MÁXIMA SUPORTADA: 60V AC/DC
CORRENTE MÁXIMA POR VIA: 0.5A
RESISTÊNCIA DO ISOLADOR: 100 MOhms MÍNIMO (DC 500V)
TEMPERATURA DE OPERAÇÃO SUPORTADA: 80°C a 105°C
PRINCIPAIS APLICAÇÕES: CONEXÃO DE SINAL ENTRE A PLACA PRINCIPAL (MAIN BOARD) E A PLACA T-CON/V-CON EM TELEVISORES/MONITORES (LED, LCD, OLED).
TRANSMISSÃO DE DADOS DE IMAGEM PARA TELAS DE MONITORES DE ALTA RESOLUÇÃO.
REPOSIÇÃO TÉCNICA EM EQUIPAMENTOS QUE UTILIZAM BARRAMENTO DE VÍDEO BLINDADO DE 60 PINOS.
ATENÇÃO!
VERIFICAR VISUALMENTE SE OS CONTATOS DOURADOS NAS PONTAS DO CABO ORIGINAL ESTÃO VIRADOS PARA O MESMO LADO (TIPO A) OU INVERTIDOS (TIPO B) ANTES DE FINALIZAR A COMPRA
APLICÁVEL NOS SEGUINTES MODELOS:
MODELOS DE 43" POLEGADAS
43UJ6300-SA.AWZYLJZ
43UJ6300-SA.AWZYLSZ
43UJ6300.AWZ
43UJ6525-SF.AWZYLJZ
43UJ6525-SF.BWZYLJZ
43UJ6525.AWZ
43UJ6525.BWZ
43UJ6565-SB.AWZYLJZ
43UJ6565-SB.BWZYLJZ
43UJ6565.AWZ
43UJ6565.BWZ
MODELOS DE 49" POLEGADAS
49SJ8000-SA.AWZYLSZ
49SJ8000.AWZ
49UJ6300-SA.AWZ4LJZ
49UJ6300-SA.AWZYLJZ
49UJ6300-SA.AWZYLSZ
49UJ6300.AWZ
49UJ6525-SF.AWZYLJZ
49UJ6525-SF.BWZYLJZ
49UJ6525.AWZ
49UJ6525.BWZ
49UJ6565-SB.AWZYLJZ
49UJ6565-SB.BWZYLJZ
49UJ6565.AWZ
49UJ6565.BWZ
49UJ7500-SA.AWZYLSZ
49UJ7500.AWZ
49UK7500PSA.AWZ
49UK7500PSA.AWZWLSZ
49UU770H-UA.AUSWLJR
49UU770H-UA.BUSWLJR
49UU770H.AUS
49UV761H-GA.AMAYLH
49UV761H-NB.AKRYLH
49UV761H-ZA.AFPYLH
49UV761H.AFP
49UV761H.AKR
49UV761H.AMA
MODELOS DE 55" POLEGADAS
55SJ8000-SA.AWZYLSZ
55SJ8000.AWZ
55UJ6300-SA.AWZYLSZ
55UJ6300.AWZ
55UJ6545-SE.AWZYLSZ
55UJ6545.AWZ
55UJ6585-SD.AWZYLSZ
55UJ6585.AWZ
55UJ7500-SB.AWZYLSZ
55UJ7500.AWZ
55UK7500PSA.AWZ
55UK7500PSA.AWZWLSZ
55UU761H-ZA.AEUWLJP
55UU761H-ZA.AWZWLH
55UU761H.AEU
55UU761H.AWZZ
55UU770H-UA.AUSWLJR
55UU770H-UA.BUSWLJR
55UU770H.AUS
MODELOS DE 65" POLEGADAS
65UK7500PSA.AWZ
65UK7500PSA.AWZWLSZ
65UU761H-ZB.AEUWLJP
65UU761H.AEU
65UU770H-UB.AUSWLJR
65UU770H-UB.BUSWLJR
65UU770H.AUS
CÓDIGOS SIMILARES e MEDIDAS:
EAD63969905: 24 x 23cm
EAD63969916: 24,5 x 22cm
EAD63969908: 27,5 x 19,5cm
EAD63969910: 27,5 x 27,5cm
EAD63969907: 28 x 30cm
EAD63969904: 28,5 x 19,5cm
EAD63969913: 29 x 19cm
EAD63969915: 30 x 14cm
